Documentació tècnica

 La Xarxa troncal de la UPC està composada per diversos routers i equips de telecomunicacions, els quals ens proporcionen la connectivitat entre els diversos campus i la sortida a Internet.

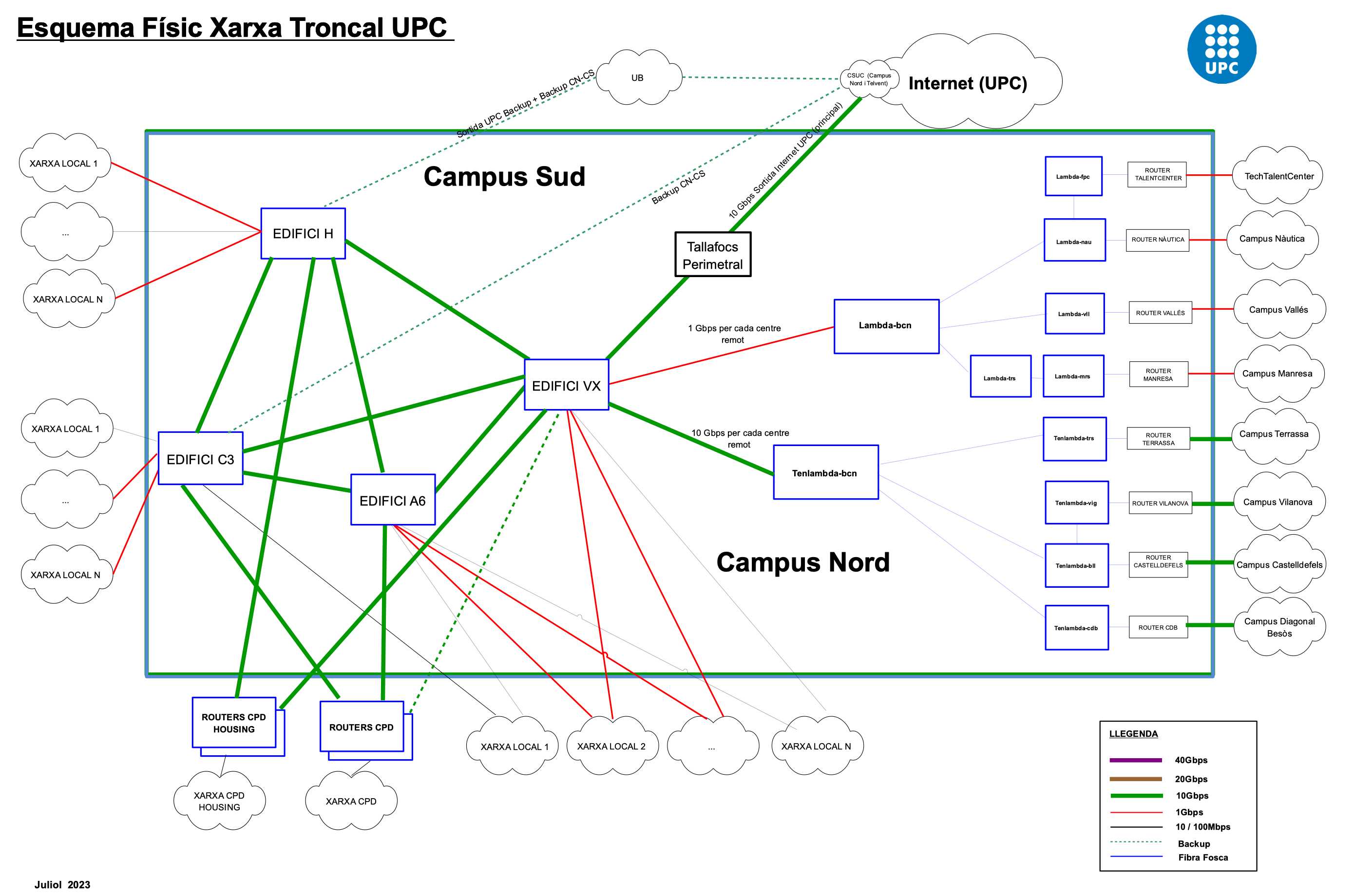

(Premeu aquí per obrir la imatge en pantalla completa)

Els diferents campus de la UPC situats a Barcelona, estan interconnectats a través dels routers de l'edifici H, l'edifici C3, l'edifici A6 i el router de l'edifici Vèrtex amb connexions GigabitEthernet (1Gbps).



Al mateix temps, el router situat al Vèrtex proporciona l'enrutament amb els campus situats fora de Barcelona, concretament els campus de Manresa, Terrassa, Sant Cugat del Vallès, Nàutica, Vilanova i la Geltrú, Castelldefels i Sant Adrià del Besòs, a més a més de connectar amb l'espai TechTalentCenter creat per la UPC i situat al 22@.



En quant a la sortida principal a Internet, el router situat al Vèrtex connecta amb el router frontera del Campus Nord, i aquest és l'equip que proporciona tot l'accés a Internet a la UPC. Les connexions utilitzades en aquest enllaç són de tipus TenGigabit(obriu en una finestra nova) (10Gbps).



En el cas de fallada o tallada del servei d'Internet, entrarien en funcionament els enllaços de backup per tenir una sortida alternativa cap a l'exterior. Existeix un enllaç per al campus Nord i un altre per al campus Sud, tal i com es pot veure a l'esquema de xarxa.



Al Vèrtex es troba situat el servei UPClink, la VPN de la UPC per connexions remotes amb el campus. Per més informació consulteu la pàgina del servei UPClink.
